產品簡介

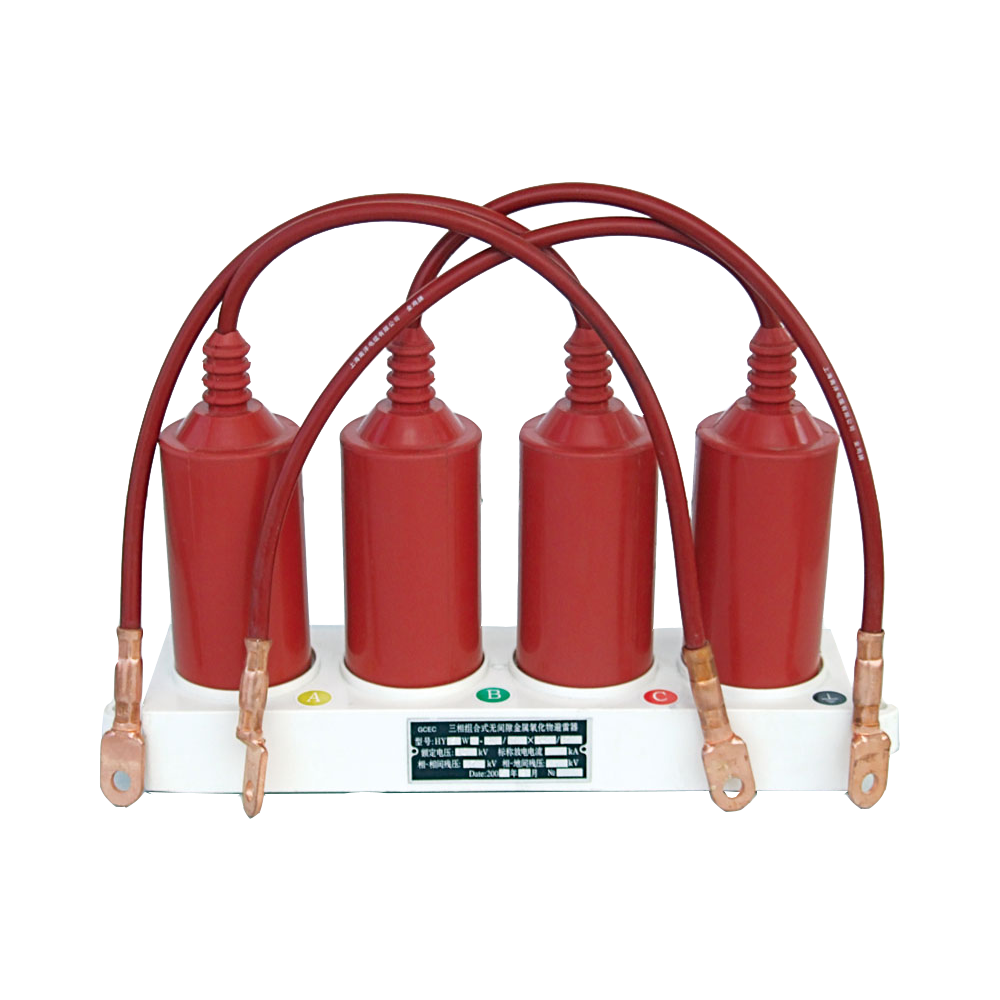

三相組合式避雷器 (也稱相間過電壓保護器)是我公司研究開發的過電壓保護裝置，它可以同時對高壓設備進行相-地和相-間保護。主要用于發供電單位和用電單位的供電系統，尤其適合高壓電機、開關柜、變壓器、電抗器等易產生操作過電壓或易受操作過電壓損害的設備的保護。
產品型號 | 產品 額定電壓 kV | 接線方式 | 避雷器持續 運行電壓 kV | 直流1mA 參考電壓 kV | 陡波沖擊 電流殘壓 kV | 雷電沖擊 電流5kA下殘壓 kV | 操作沖擊 電流殘壓 kV | 2ms方波 通流容量 A |
HY5WZ-5/13.5×5/13.5 | 5 | 相-相 相-地 | 4.0 | 7.5 7.2 | 15.5 | 13.5 | 11.5 | 250 |
HY5WZ-10/27×10/27 | 10 | 相-相 相-地 | 8.0 | 15.0 14.4 | 31.0 | 27.0 | 23.0 | 250 |
HY5WZ-17/45×17/45 | 17 | 相-相 相-地 | 13.6 | 25.0 24.0 | 51.8 | 45.0 | 38.3 | 250 |
HY5WZ-51/150×51/134 | 51 | 相-相 相-地 | 40.8 | 84.0 73.0 | 170.0 154.0 | 150.0 134.0 | 134.0 114.0 | 400 |
HY5WD-4/11.6×4/9.5 | 4 | 相-相 相-地 | 3.5 | 7.0 5.7 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 400 |
HY5WD-8/23.3×8/18.7 | 8 | 相-相 相-地 | 6.9 | 14.0 11.2 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 400 |
HY5WD-13.5/38.7×13.5/31 | 13.5 | 相-相 相-地 | 10.5 | 23.2 18.6 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 400 |
HY2.5WD-4/11.6×4/9.5 | 4 | 相-相 相-地 | 3.5 | 7.0 5.7 | 13.0 10.7 | 11.6 9.5 | 9.4 7.6 | 250 |
HY2.5WD-8/23.3×8/18.7 | 8 | 相-相 相-地 | 6.9 | 14.0 11.2 | 26.2 21.0 | 23.3 18.7 | 18.7 15.0 | 250 |
HY2.5WD-13.5/38.7×13.5/31 | 13.5 | 相-相 相-地 | 10.5 | 23.2 18.6 | 43.3 34.7 | 38.7 31.0 | 31.0 25.0 | 250 |
注：本公司保留更改產品設計與規格的權利，屆時恕不另行通知。
該資料的產品與實物存在的細微差別，最終解釋權屬本公司。
